Gigaset
Gigaset — удобный телефон с поддержкой фиксированных линий связи и интернет-телефонии.
1. особенности и параметры:
*Параллельные звонки
*Великолепное качество звука
*Технология HDSP™¹
*Информационные онлайн-услуги
*ECO DECT: Экономия электричества и низкий уровень излучения
2. Подключение:
Для начала необходимо подключить нам Базу (коробочку). Для этого нужно вставить патч-корд (кабель) от роутера (коммутатора) в разъём LAN и включаем блок питания в розетку (рис 1.):

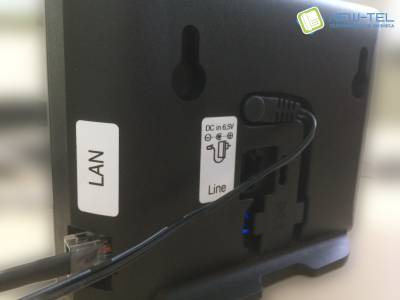

<html><center></html>Рис 1. Подключение базы Gigaset.<html></center></html>
3. Настройка:
Ждем загрузку IP телефона и попадаем на экран ожидания. Сначала нам необходимо узнать его IP адрес для настройки
телефона через Web-Интерфейс на компьютере. Для этого нажимаем «меню» (центральная кнопка) - «настройки» -
«система» - «локальная сеть». Запоминаем «IP адрес», отображаемый на телефоне.
Вводим его в браузере на компьютере и попадаем на страницу авторизации. Выбираем нужный язык и вводим Pin-код.
умолчанию PIN-код – 0000 (рис. 2):

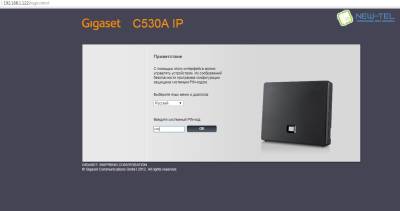

<html><center></html>Рис 2. Страница авторизации<html></center></html>

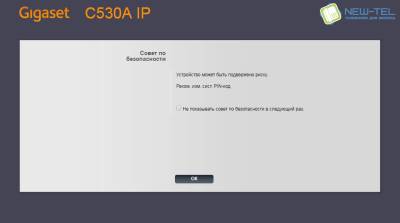

На этом этапе может вылезти предупреждение по безопасности. Игнорируем данное предупреждение (рис. 3):
<html><center></html>Рис 3. Предупреждение о безопасности<html></center></html>
Далее открываем вкладку «Настройки» и слева выбираем пункт «Телефония» - «Соединения» (рис. 4):

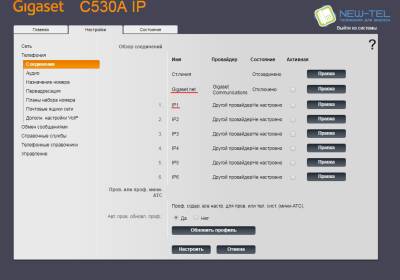

<html><center></html>Рис 4. Вкладка телефония –соединения<html></center></html>
Нажимаем кнопку Правка напротив Gigaset.net. В настройках отключаем STUN применяем изменения кнопкой Настроить (рис. 5):

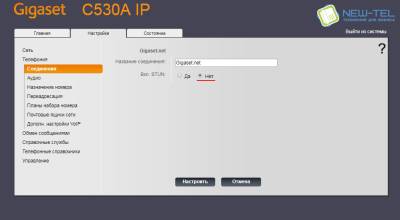

<html><center></html>Рис 5. Отключение STUN<html></center></html>
Далее открываем нужную линию для настройки телефона. Например IP1 и настраиваем:
• Имя или номер соединения - внутренний номер
• Имя для входа в систему – логин от Sip-Аккаунта вида 100
• Пароль для входа в систему – пароль от Sip-аккаунта
• Имя пользователя - ваш логин
• Отображаемое имя - ваш логин
Нажимаем кнопку Показать доп. настройки и продолжаем настраивать:
• Домен – pbx1.new-tel.pro
• Сервер регистрации – pbx1.new-tel.pro
• Порт сервера регистрации - 5060
• Время обновления регистрации – 50
• Адрес сервера исход. сообщений – pbx1.new-tel.pro
Заполнение полей с личного кабинета в телефон показан на (рис. 6):
<html><center></html>Рис 6. Заполнение данных<html></center></html>
Нажимаете кнопку Настроить.
После обновления страницы web-интерфейса телефона статус линии будет Подключен.
Также нужно настроить прием вход. вызовов и имя трубки на дисплее телефона. Для этого
Открываем пункт «Назначение номера» и настраиваем:
• Имя– Внутренний номер
• Отключаем флажки Gigaset и Ст. линию и включаем для исход. и вход. звонков нашу линию
Нажимаем кнопку Настроить. Пример настройки (рис. 7):

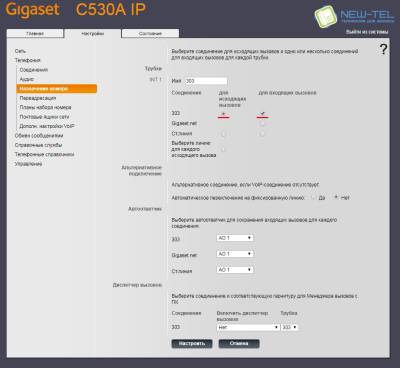

<html><center></html>Рис 7. Настройка назначения номера<html></center></html>
Обратите внимание, что если к базе будут подключены еще радио-трубки, то кол-во устройств в этом пункте будет равно
кол-ву подключенных к базе радио-трубок.
Нажимаете кнопку «сохранить«. При успешном подключении статус Sip будет Зарегистрирован.
Узнать данные по внутренним номерам можно в личном кабинете в пункте «настройки» и в заголовке «внутренние номера»
и либо открытия определенного внутреннего номера, либо при нажатии кнопки «параметры SIP» (рис. 8 и рис. 9):
<html><center></html>Рис. 8. Данные об Sip-Аккаунте в Л.К.<html></center></html>
<html><center></html>Рис. 9. Параметры SIP<html></center></html>
В личном кабинете у Вас внутренний номер отображается синим цветом. Это значит, что данный SIP-Аккаунт успешно
подключился к нашей системе (рис. 10):
<html><center></html>Рис 10. Данные об Sip-Аккаунтах в л.к. 10-ый Аккаунт активен.<html></center></html>
На этом процесс настроек и создания Sip-Аккаунта завершен и вы можете совершать исходящие звонки. Правильно
настроенный телефон отображает индикатор подключенной линии и имя трубки (рис 11):

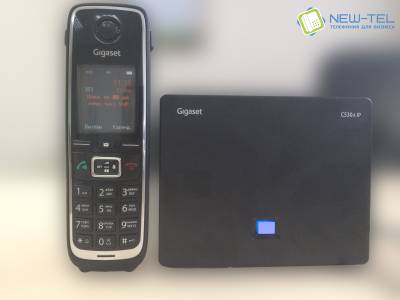

<html><center></html>Рис 11. Подключенная база и трубка.<html></center></html>
Для подключения дополнительных трубок нужно каждую трубку зарегистрировать к базе через дисплей телефона: «меню» -
«настройки» - «регистрация трубки». После зажать на несколько секунд кнопку на базе и ждать пока трубка будет
подключена.
Примечание:
* Если у Вас зарегистрировано несколько Sip-Аккаунтов, то для переключения между ними в главном окне Zoiper
выбираете вкладку вашего Sip-Аккаунта (слева от «настроек») и выбираете Ваш Sip-Аккаунт, которым Вы хотите
пользоваться.
* Если Вы введете несколько раз неправильно пароль, то дальнейшая регистрация Sip-Аккаунта будет прекращена,
так как Ваш IP-адрес попадет к нам в черный список. Для этого Вам надо будет обращаться в техническую поддержку
нашей компании.
* Обратите внимание: Пароль чувствителен к регистру. Это значит, что пароли вида qwerty и Qwerty
абсолютно разные пароли!

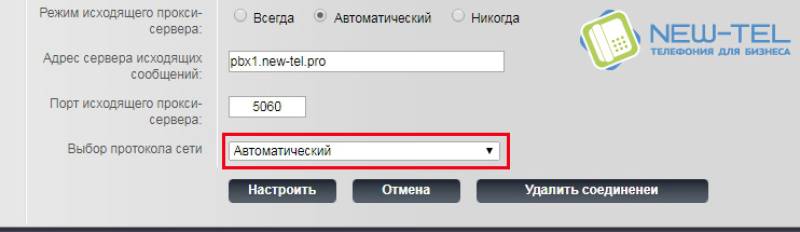

* Если теряется регистрация Sip-Аккаунта или регистрация не доступна, то попробуйте изменить Ваш текущий
транспорт телефонии. Для этого зайдите в Web-интерфейсе в настройки - Телефония - ваша линия и внизу
настроек в пункте «Выбор протокола сети» вместо Автоматический выбираем нужный транспорт (только UDP или только
TCP)
Это видно на рис. 12:
<html><center></html>Рис 12. Выбор протокола сети.<html></center></html>
Если это не помогает, то обратитесь в тех. поддержку.
Для выбора вашей используемой гарнитуры (наушники и микрофон) выбираете «настройки/аудио», а далее настраиваете по вашему вкусу. В этом же окне можно протестировать вашу гарнитуру.
По всем вопросам обращайтесь в нашу компанию «Нью-Тел» по телефонам: 812 640-44-00 (СПБ); 495 640-44-00 (МСК)
