Настройка SIP trunk на KX-NCP 500

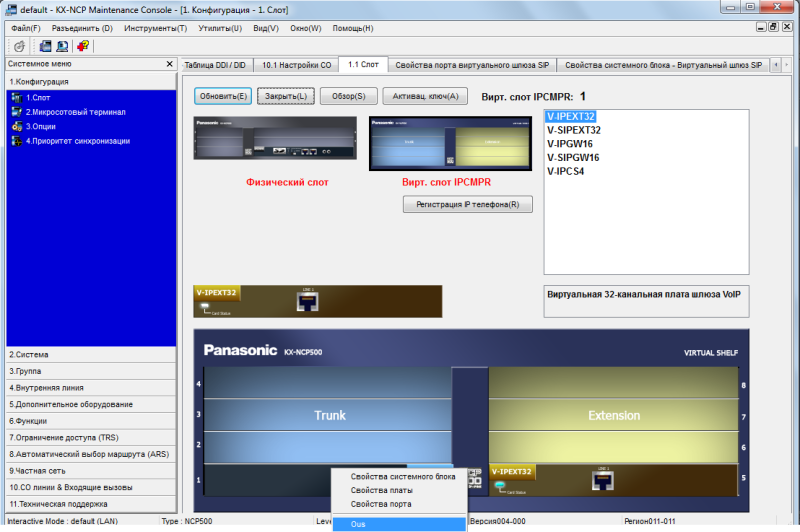

Шаг 1 Выбираем 1.Конфигурация, далее 1.Слот (1.1) Наводим курсор мыши на «Вирт. Слот IPCMPR» и выбрать «OUS» для отключения карты перед внесением настроек.

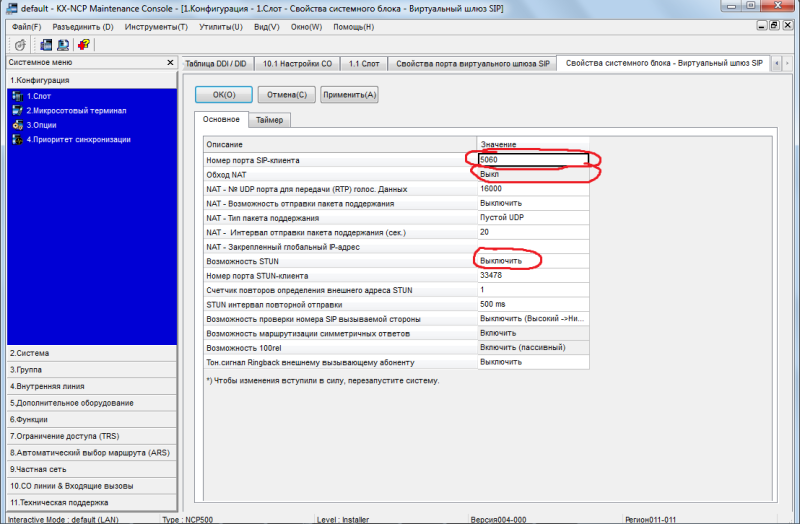

Шаг 2 Затем таким же образом выбираем пункт «Свойства системного блока» И выбираем Номер порта SIP-клиента - 5060; Обход NAT – выкл; Возможность STUN – выкл

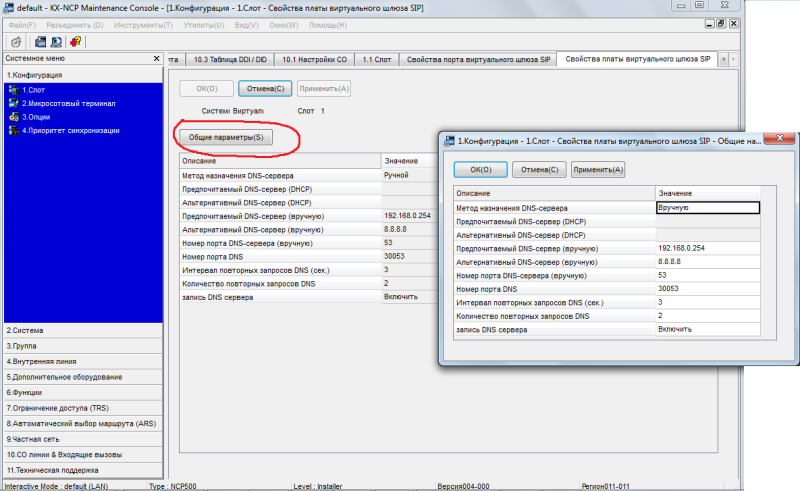

Шаг 3 Затем таким же образом выбираем пункт «Свойства платы» Нажимаем «Общие параметры»: Метод назначения DNS-сервера – Вручную; указать предпочитаемый и альтернативный (если необходимо) DNS-сервер

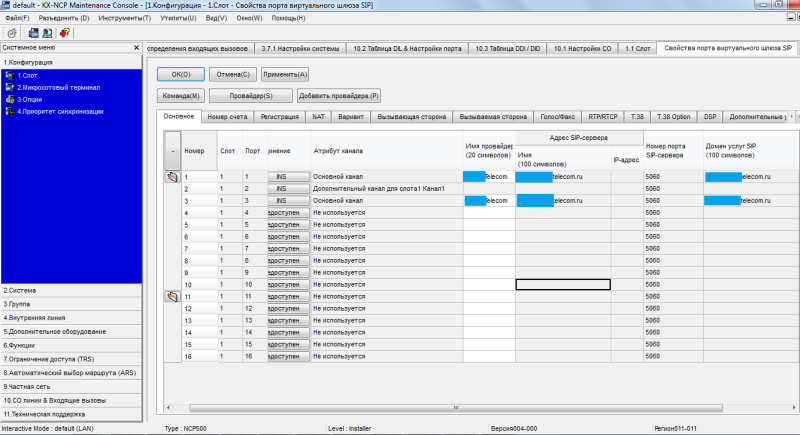

Шаг 4 Затем таким же образом выбираем пункт «Свойства порта» На вкладке «Основное» выбираем, к примеру, слот1-порт1: в поле «Атрибуты канала» выбираем Основной канал по желанию заполняем «Имя провадера» в поле «Адрес SIP-сервера» указываем либо доменное имя SIP-сервера провайдера либо его IP-адрес в поле «Номер порта SIP-сервера» указываем 5060 в поле «Домен услуг SIP» указываем доменное имя SIP-сервера провайдера

Шаг 5 Затем выбираем вкладку «Номер счета» и заполняем соответствующие поля

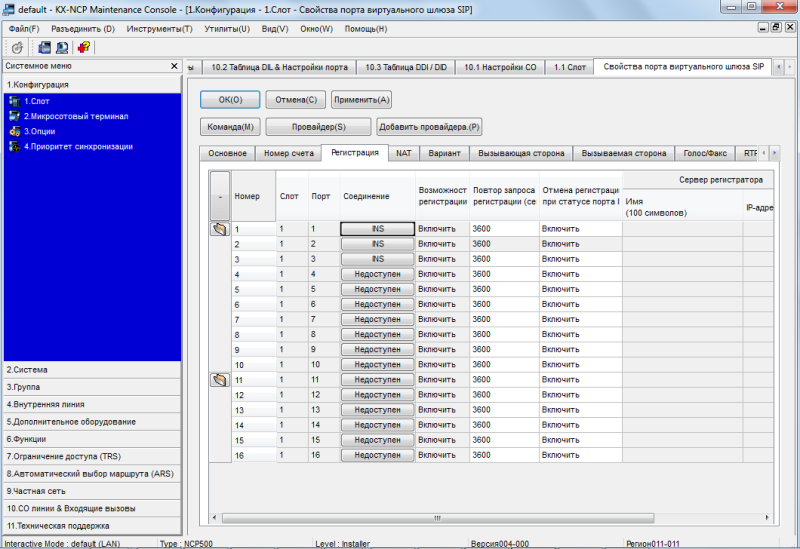

Шаг 6 Затем выбираем вкладку «Регистрация» В поле «Возможность регистрации» выбираем «Включить»

* После завершения настройки и применения всех настроек поле «Соединение» перейдет в состояние «INS»

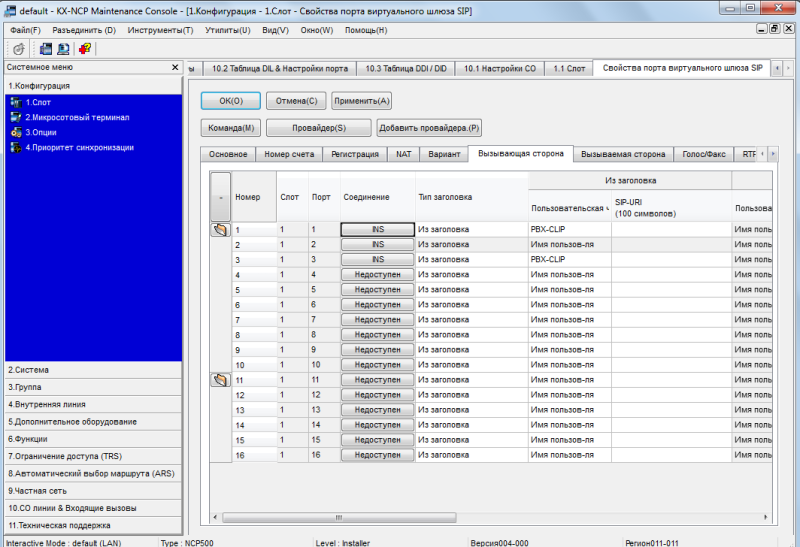

Шаг 7 Выбираем вкладку «Вызывающая сторона» В поле «Из заголовка» указываем «PBX-CLIP» для наших линий. Эта настройка сообщает PBX использовать «CLIP ID» в качестве caller ID при исходящем вызове.

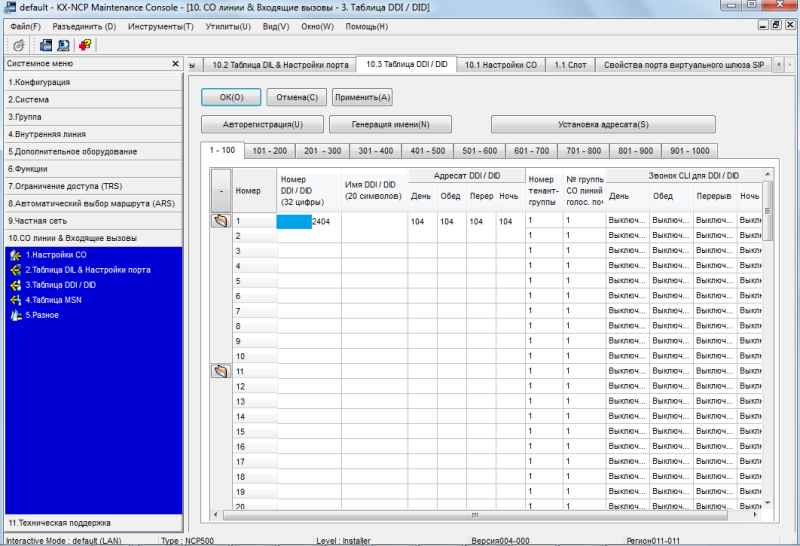

Шаг 8 Выбираем 10.СО линии & Входящие вызовы, 3.Таблица DDI/DID (10.3) В поле «Номер DDI/DID» пишем городской номер, а в поле «Адресат DDI/DID» указываем внутренний номер абонента или ICD группу.

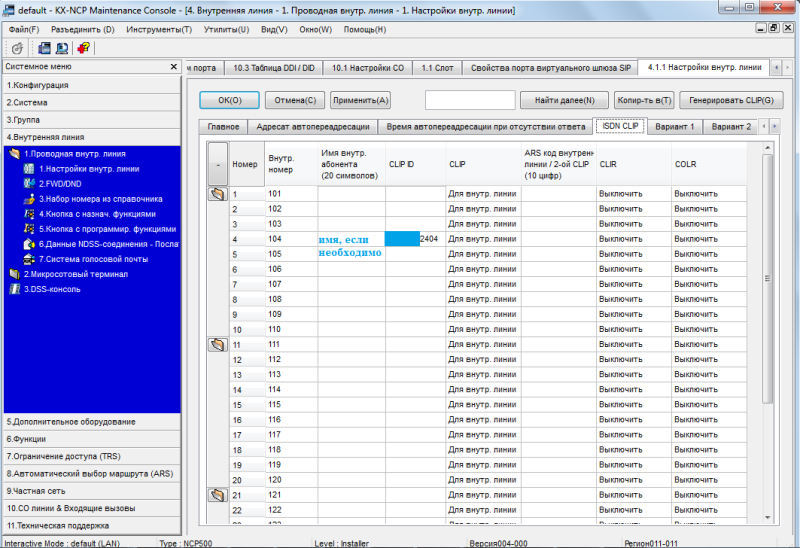

Шаг 9 Выбираем 4.Внутренняя линия, 1.Настройка внутр. линии (4.1) и выбираем вкладку «ISDN CLIP» для назначения CLIP ID (Caller ID) каждой внутренней линии, при необходимости присваиваем имя. В поле «CLIP ID» указываем внешний номер для исх. звонков.

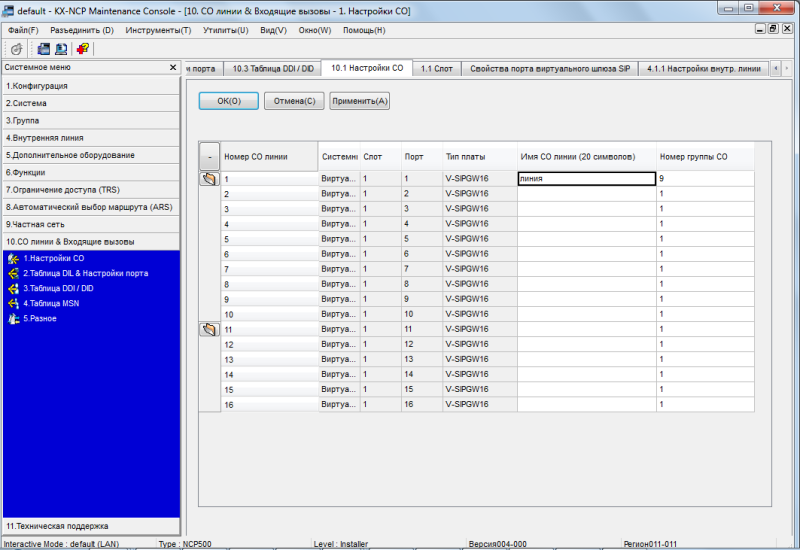

Шаг 10 Выбираем 10.СО линии & Входящие вызовы,1.Настройки СО (10.1) для набора «9» для доступа к SIP trunk (к внешней линни)

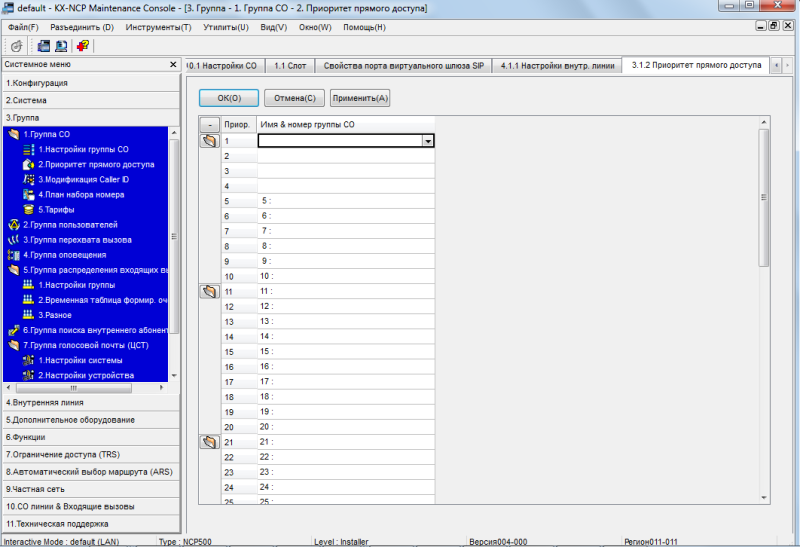

Шаг 11 Выбираем 3.Группа, 1.Группа СО и 2.Приоритет прямого доступа (3.1.2) для настройки «9» для доступа только к SIP trunk. Поле «Имя & номер группы СО» оставляем пустым для линии, которой нужен доступ к SIP trunk.

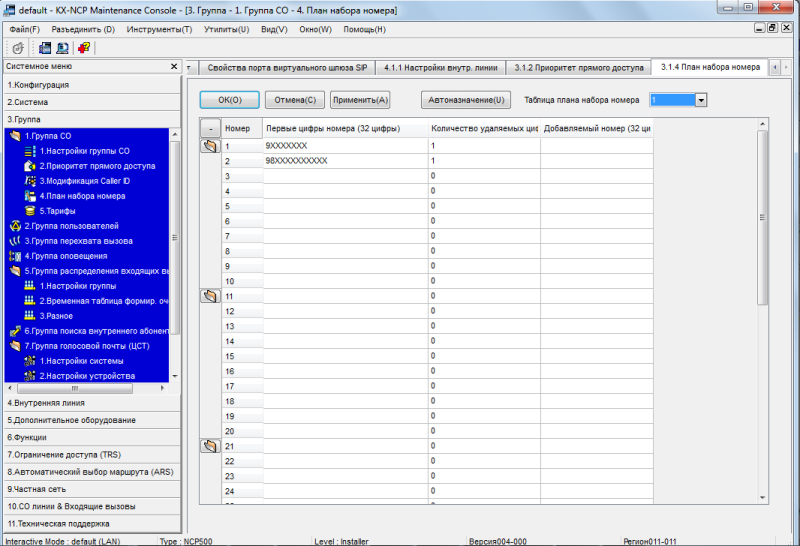

Шаг 12 Выбираем 3.Группа, 4.План набора номера (3.4) Записываем шаблон плана нумерации.

* Нажимаем во всех окнах «Применить» и «ОК»
